| 設備名稱 | 全自動金剛石線切割機-STX-1203 （2020.1.16-科晶實驗室審核） |
| 產品提示 | |

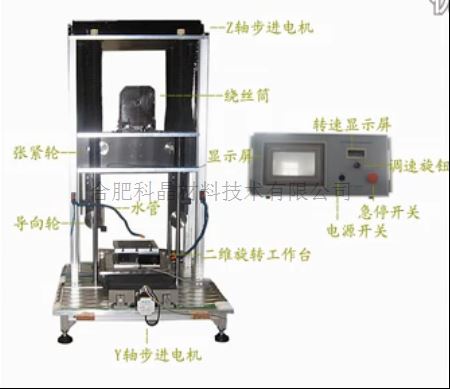

| 設備特點 | ? 主電機帶動金剛石切割線向下做定速移動，材料固定在工作臺上不動，確保切割的穩定。 ? 工作臺可手動或通過程控進行360?旋轉調整。 ? 采用氣動張緊系統，使用進口氣動元件，使張緊力更加穩定可靠。 ? PLC程序控制系統及大尺寸觸屏，使操作簡單快捷。 ? 可根據您的需要設計各種配用工裝卡具。 |
| 相關視頻 |
操作視頻 |
| 基本參數 | ? 電源：220V 50Hz ? 最大功率：<475W ? 主軸電機：交流變頻電機，功率300W ? Y、Z、R軸電機：精密步進電機 ? 切割線運絲速度：0-8m/s可調，數顯。 ? 切割線總長：≤150m ? 切割線直徑：≤0.45mm ? Y軸行程：≤300mm，數顯 ? Z軸行程：≤300mm，數顯 ? Y、Z 軸進給示值精度：0.01mm ? 工作臺轉角：0-360?，分辨率0.01?，數顯 ? 工作臺重復定位精度：＜0.032? ? 切割最大樣件尺寸：?300mm×300mm ? 張緊系統：氣動張緊，張緊氣壓調節范圍0-1MPa ? 安全控制裝置：斷線自停、急停開關 更多參數請聯系科晶銷售部 |
| 外形尺寸 | 1075mm×892mm×1623mm |
| 重量 | 約200kg |
應用技術提示 | ? 冷卻劑的流速可通過藍色進料管中的閥門進行調節。請適當調整以提高切割性能。 ? 請使用正確的切割液，請勿使用自來水或其他液體會腐蝕機器零件。 ? 首次使用前，建議涂抹10-15滴抗磨液壓油（ISO 32）或連續工作150小時。 ? 應定期向電機軸中添加少量潤滑脂（通用潤滑脂即可） ? 每次使用后必須清潔機器。 |
警示 | ? 要求使用適當的切割液以防止機械部件腐蝕，不要直接使用自來水，生銹部件不屬于保修范圍。 ? 請勿過度沖洗樣品臺，否則可能會生銹。 ? 使用時切割速度不宜過快，防止切割線崩斷。 |

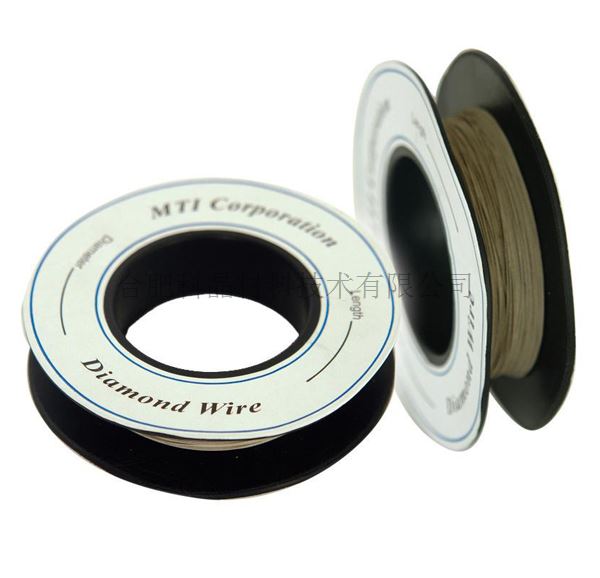

標準配件 | 金剛石線 | 2卷 |  |
樹脂陶瓷塊 | 2塊 | ||

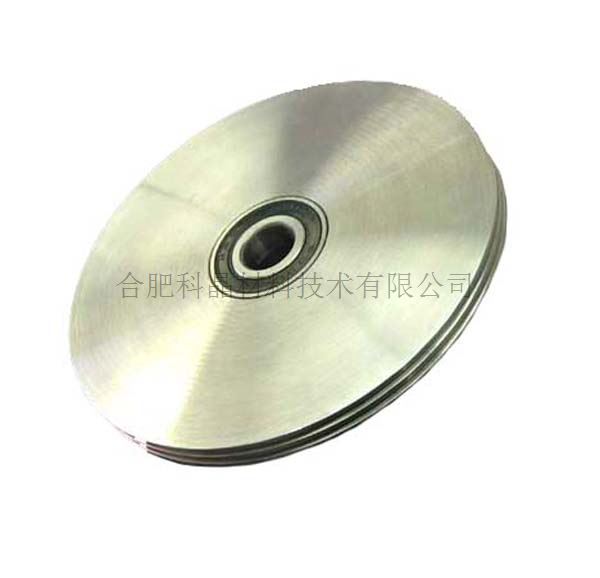

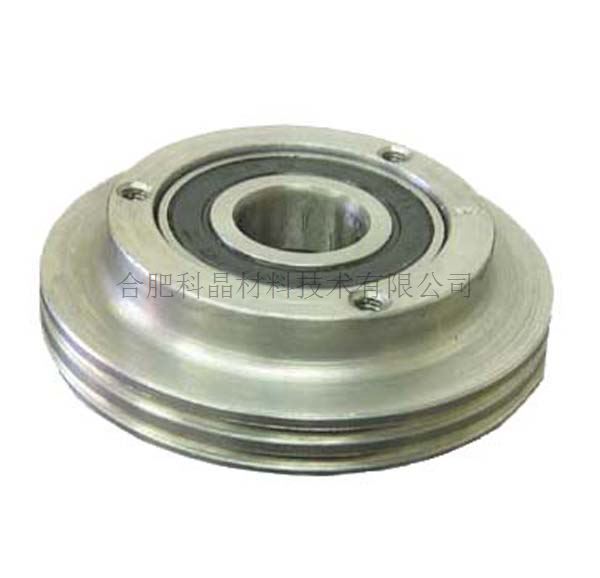

聚乙烯（PE）張緊輪 | 2個 |
| |
聚乙烯（PE）導向輪 | 2個 |
| |
水泵 | 1個 |
| |

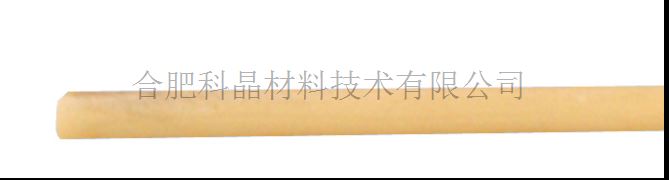

| 石蠟棒 | 4根 |
可選配 | 1、STX-1200-YB線切割機搖擺機構（特別適合于高硬度材料，如寶石、玉石等，或低硬度的石墨、KDP等的切割使用。） 2、STX-1200-A軸搖擺旋轉機構（特別適合于高硬度材料的切割使用，如玉石等。）
|
