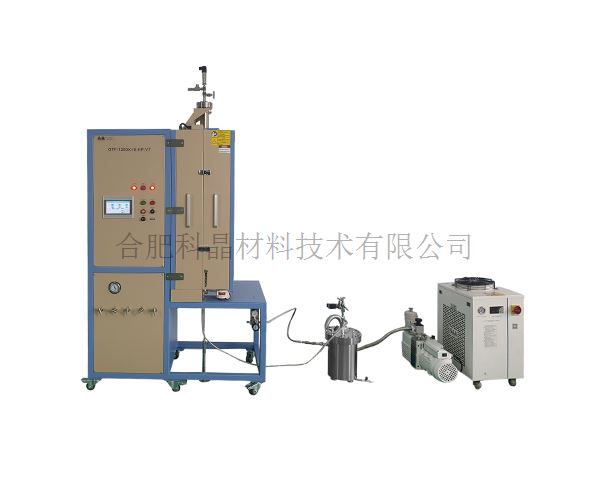

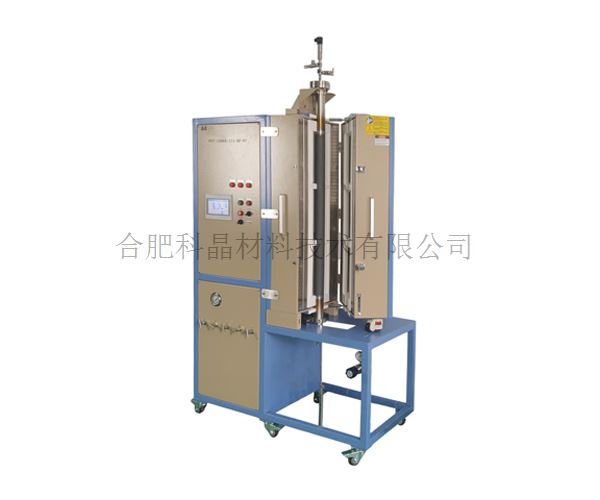

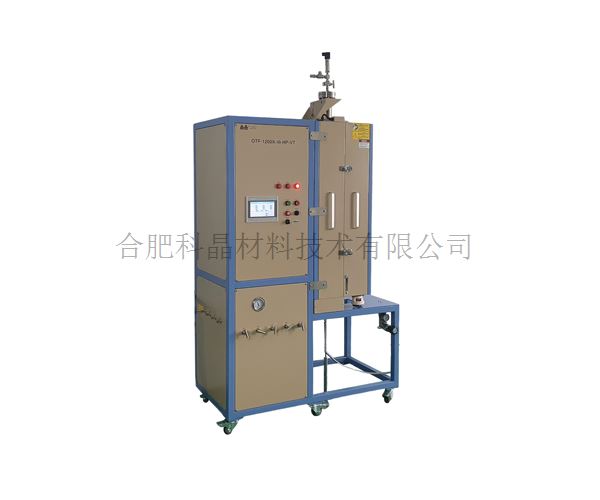

| 設備名稱型號 | · 1200℃高壓固定床反應器 OTF-1200X-III-HP-VT |
| 高溫爐參數 | · 電源：三相AC 380V±5% 50/60HZ · 功率：7.5KW · 最高加熱溫度：1200℃（＜30min） · 長期使用溫度：1100℃ · 加熱區尺寸：900mm（300+300+300mm） · 推薦升溫速率：≤10℃/min · 加熱元件：電阻絲 · 熱電偶：K型 溫控系統： · 包含三個數顯PID型溫度控制器 · 內置50段可編程控制 · 內置過熱保護和熱電偶故障報警 · 控溫精度：±1℃ |

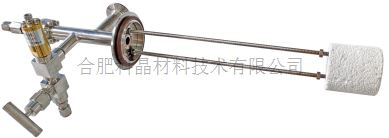

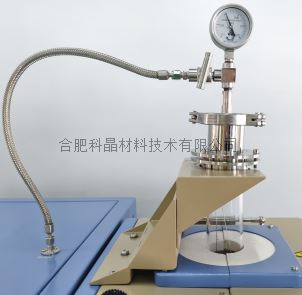

| 爐管與法蘭 | · 配有兩根爐管和兩套法蘭 · 爐管1：連熔爐管，尺寸：外徑φ60*內徑φ52*1400mm（帶砂芯漏斗50目），連熔爐管所能承受的最大壓力≤0.02MPa  · 爐管2：高溫合金鋼管，尺寸：外徑φ60*內徑φ50*長度1400mm，在各個溫度段，所能夠承受的最大壓力 溫度 ≤800℃，壓力≤2.5MPa 溫度 ≤900℃，壓力≤2Mpa 溫度≤1000℃，壓力≤1.5Mpa 溫度≤1100℃，壓力≤1Mpa 法蘭1（快接法蘭）： · 上法蘭通過快速連接的方式安裝了一個法蘭組件，組件上的一個φ6.35mm的卡套接頭為進氣口，通過不銹鋼編織軟管與爐架頂部的出氣口相連接，一個不銹鋼針閥控制進氣的通斷；安裝了一個量程為-0.1-0.15MPa的機械壓力表用于觀察爐管內壓力；法蘭組件內部安裝有吊環，用于懸掛氧化鋁管堵 · 下法蘭上通過快速連接的方式安裝了一個法蘭組件，組件上的一個φ6.35mm的雙卡套接頭為出氣口，一個不銹鋼針閥控制出氣的通斷；一個KF25接口為抽真空接口。安裝了一個安全泄壓閥，當腔室內氣壓達到上限壓力時，安全閥自動打開排氣；組件上的另一個出氣口通過不銹鋼編織軟管與冷阱連接；組件內部安裝有不銹鋼支撐桿，支撐桿頂部安裝了氧化鋁管堵

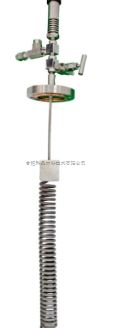

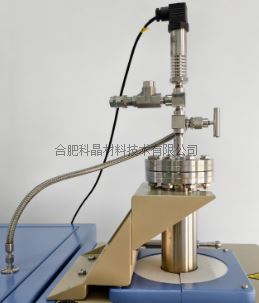

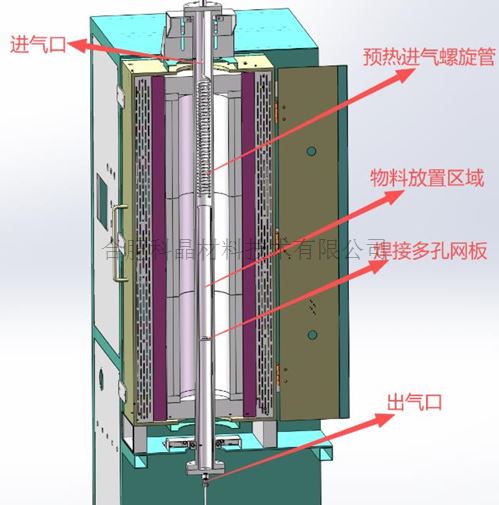

法蘭2（為CF法蘭，CF法蘭接口的密封墊圈，采用鍍銀的無氧銅密封圈進行密封）： · 上法蘭的一個φ6.35mm的卡套接頭為進氣口，通過不銹鋼編織軟管與爐架頂部的出氣口相連接，一個不銹鋼針閥控制進氣的通斷；安裝了一個高溫型的壓力變送器，監測鎳基合金鋼管內部的壓力值（爐管所能承受最大壓力為2.5MPa）；安裝了一個機械安全閥，在電磁閥損壞的情況下，當爐管內壓力超過上限壓力時，自動打開排氣，起到雙重保護的作用； · 上法蘭內部安裝了一根310S不銹鋼螺旋進氣管，可以對氣體進行充分加熱， 螺旋氣管尺寸：φ45*300mm，加熱區長度：300mm，進氣氣體流量：≤ 1000sccm，出氣口最高溫度：≤500℃
· 下法蘭上的一個φ6.35mm的雙卡套接頭為出氣口，通過不銹鋼編織軟管與冷阱連接 · 下法蘭內部焊接了不銹鋼管，鋼管內部焊接了多孔燒結盤（50目），用于盛放物料，上部的不銹鋼氣管可以與鋼管內的物料充分接觸
|

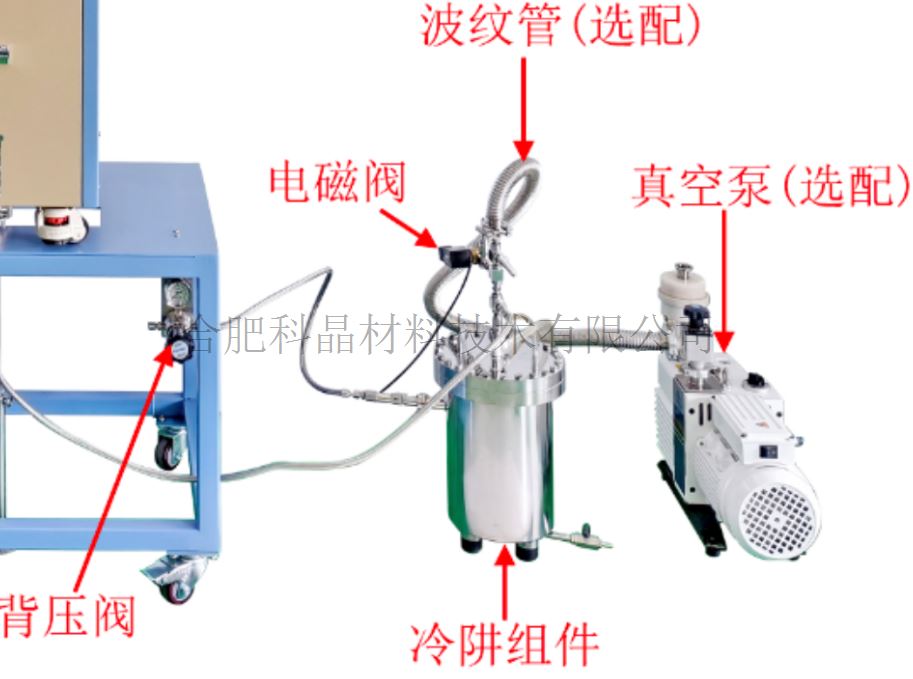

| 冷阱與背壓閥 | · 冷阱材質：316L材質，雙層結構，內外腔體與上蓋采用耐壓的方式密封。外部腔體和上蓋各有一個接口 · 上蓋含有兩個水管接口，水管接口在法蘭內部安裝兩根管道用于冷卻氣體 · 腔體上蓋有一個CF16接口，連接了一個不銹鋼密封組件；組件上的一個φ6.35mm的進氣口通過不銹鋼編織軟管與爐管下法蘭的出氣口連接；冷阱上安裝了一個電磁閥，當腔體內壓力達到上限壓力時，電磁閥自動打開排氣；一個KF25接口為抽真空接口，通過波紋管與真空系統連接，一個不銹鋼閥門控制抽氣的通斷 · 腔體底部有一個φ8mm的排料口，一個球閥控制排料的通斷。 · 冷阱側面的出氣口處安裝了一個耐高壓的7微米過濾器，用于過濾氣體中的粉塵顆粒，過濾器的另一端安裝了一個背壓閥，可實現連續高壓試驗
背壓閥參數： · 型號：BPR-2SS-500 · 接口尺寸：1/4雙卡套 · 閥體材質：316 · 最大承受壓力：3.4MPa |
| 供氣系統 | · 型號：GSL-4Z-LCD-HP · 量程：一路：1-50 SSCM（氮氣） 二路：1-200 SSCM（氮氣） 三路：1-1000 SSCM（氮氣） 四路：1-5000 SSCM（氮氣） · 精度：±1.5%FS · 最大壓力：2.5MPa · 內部連接1/4英寸不銹鋼管 · 內置不銹鋼混氣罐 |

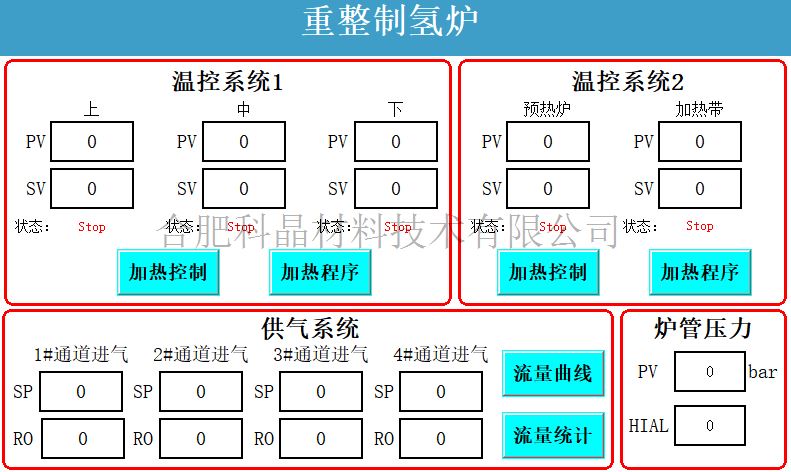

| 控制系統 | · 設備的升溫程序，進氣的流量大小、壓力的上限值等參數均可在觸摸屏上設置與顯示。所有操作全部在觸摸屏上面實現
|
| 真空系統（選配） | · 型號：VRD-8 · 抽氣速率：2.2 L/S · 電機功率：370 W · 極限壓強：5×10-1Pa（不帶負載）
|
| 水冷設備 （選配） | · 型號：KJ-5000 · 電源：單相AC220V±5% 50HZ · 功率：800W · 制冷量：2361Btu/h · 水箱容量：6L · 出入水口：外徑10mm銅咀 · 水流速度：16L/min |

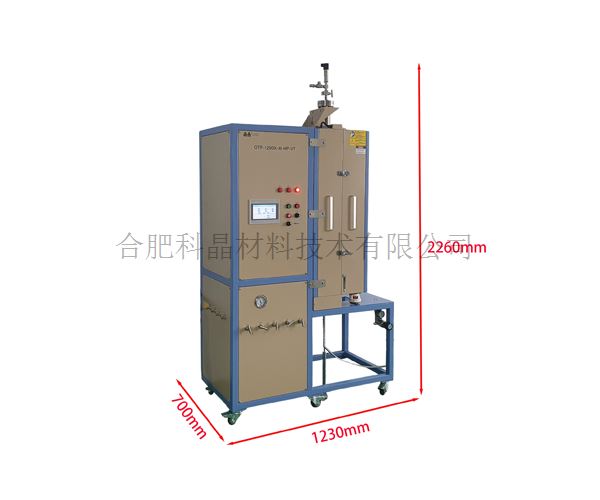

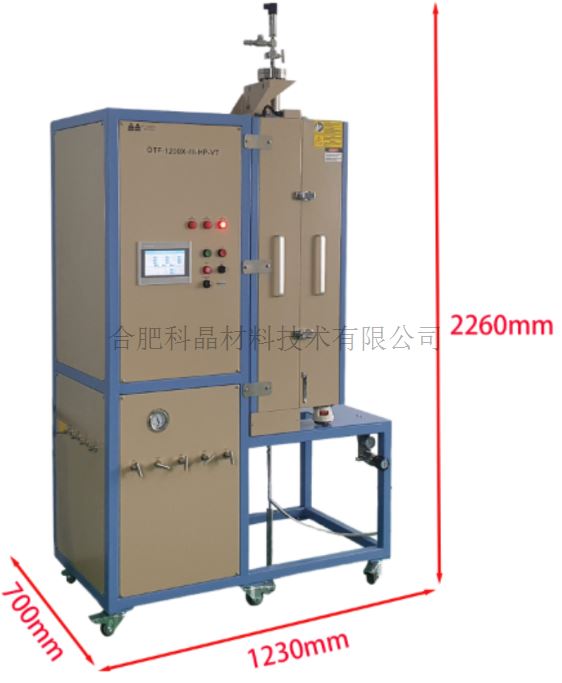

| 設備外形尺寸 | · 1230mm（L）*700mm（W）*2260mm（H）  |
| 重量 | · 約270KG |
| 質保 | 一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、石英管、鎳基合金鋼管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
使用注意事項 | · 石英管內的氣壓不可高于0.02MPa；高溫合金鋼管內氣壓不可高于2.5MPa； · 氣瓶上必須安裝減壓閥； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于最大壓力時，必須立刻打開出氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
